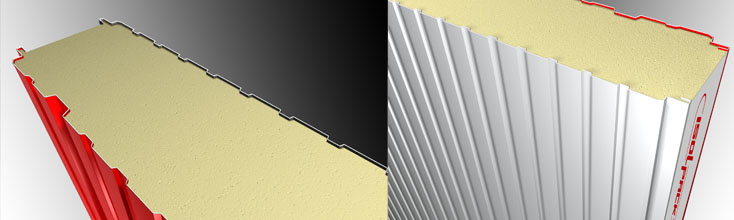

    ALFA 1

    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore standard di poliuretano fuori greca (S)

    mm 25 -30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 - 140 - 150 - 160 - 180 - 200 pannelli con spessori non standard (max. mm 200) sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

    Isolamento con schiumatura in continuo

    Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
    Densità al cuore PUR: 39 ±2 Kg/m³
    Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno

    fornibili a richiesta preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.

    Approfondimenti schiuma PIR

    A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania)  in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati);  “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.

    Certificazione EPD (CAM)

    Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    25ACCIAIO0,4 + 0,4
    30ACCIAIO0,4 + 0,4 237 171 103 66 44 31 22 17 13 10
    35ACCIAIO0,4 + 0,4 275 200 132 87 60 41 30 23 17 12
    40ALLUMINIO0,4 + 0,4
    40ACCIAIO0,4 + 0,4 317 238 163 107 74 52 38 29 22 17
    50ALLUMINIO0,4 + 0,4
    50ACCIAIO0,4 + 0,4 397 298 230 154 108 77 57 43 34 26
    60ALLUMINIO0,4 + 0,4
    60ACCIAIO0,4 + 0,4 477 358 286 206 146 106 79 60 47 37
    80ALLUMINIO0,4 + 0,4
    80ACCIAIO0,4 + 0,4 637 478 382 292 214 164 130 101 79 63
    100ALLUMINIO0,4 + 0,4
    100ACCIAIO0,4 + 0,4 709 531 425 354 268 205 162 131 109 91
    120ALLUMINIO0,4 + 0,4
    120ACCIAIO0,4 + 0,4 851 638 510 425 322 246 195 158 130 109
    140ALLUMINIO0,4 + 0,4
    140ACCIAIO0,4 + 0,4 993 745 596 496 376 288 227 184 152 128
    150ACCIAIO0,4 + 0,4 1064 798 638 532 402 308 243 197 163 137
    160ACCIAIO0,4 + 0,4 1135 851 681 568 429 329 260 210 174 146
    180ACCIAIO0,4 + 0,4 1277 958 766 639 483 370 292 237 196 164
    200ACCIAIO0,4 + 0,4 1420 1065 852 710 537 411 325 263 217 183
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    25ACCIAIO0,4 + 0,4
    30ACCIAIO0,4 + 0,420415112096684937282217
    35ACCIAIO0,4 + 0,4240176140110896449382923
    40ALLUMINIO0,4 + 0,4
    40ACCIAIO0,4 + 0,42752031611341088060473629
    50ALLUMINIO0,4 + 0,4
    50ACCIAIO0,4 + 0,434625520216814311387685443
    60ALLUMINIO0,4 + 0,4
    60ACCIAIO0,4 + 0,4419308244202173137107867059
    80ALLUMINIO0,4 + 0,4
    80ACCIAIO0,4 + 0,45654153282712311851841169579
    100ALLUMINIO0,4 + 0,4
    100ACCIAIO0,4 + 0,4634465367303258225183146120100
    120ALLUMINIO0,4 + 0,4
    120ACCIAIO0,4 + 0,4767562442365311271223178145121
    140ALLUMINIO0,4 + 0,4
    140ACCIAIO0,4 + 0,4884654515428364317264210171142
    150ACCIAIO0,4 + 0,4885655519430367320282226184153
    160ACCIAIO0,4 + 0,4887656520431367321284243197164
    180ACCIAIO0,4 + 0,4892658522435372325288246200170
    200ACCIAIO0,4 + 0,4895661525438375328291247201171
