    ISOROOF 4G

    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore standard di poliuretano fuori greca (S)

    mm 30 - 40 - 50 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

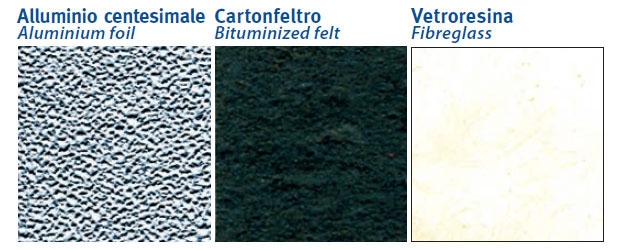

    Supporto flessibile

    cartonfeltro bitumato cilindrato; alluminio goffrato; vetroresina.

    Isolamento con schiumatura in continuo

    resine poliuretaniche (PUR), densità 39 ±2 Kg/m³
    Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 w/(mK)

    Trattamenti protettivi per supporto esterno

    preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

    Versione CORAM

    Disponibile anche in versione CORAM, con il supporto A in rame.

    Versione AGRI

    Disponibile anche in versione AGRI, con il supporto flessibile in alluminio goffrato.

    Versione VETRORESINA

    Adatto in ambienti dove la presenza di  sostanze chimiche aggressive intaccano il rivestimento standard - il supporto di fibre di vetro rinforzate dalla resina poliestere garantiscono una robusta protezione ai vapori acidi ed agli agenti chimici

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,00 1,50 2,00 2,50
    30ACCIAIO0,544121612479
    30ACCIAIO0,657625714579
    30ACCIAIO0,8765341196125
    30ACCIAIO1,0953425242156
    40ACCIAIO0,544121612479
    40ACCIAIO0,657625714579
    40ACCIAIO0,8765341196125
    40ACCIAIO1,0953425242156
    50ACCIAIO0,544121612479
    50ACCIAIO0,657625714579
    50ACCIAIO0,8765341196125
    50ACCIAIO1,0953425242156

    Approfondimenti sul rapporto di prova:

    (Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.



    * freccia = 1/200 L
